液壓馬達測試臺概述

液壓馬達測試系統采用磁粉制動器作加載器；采用磁電型扭矩傳感器測量液壓馬達、氣壓馬達、氣動馬達的輸出轉矩轉速；采用流量變送器測量流量；采用壓力變送器測量液壓（氣壓）；采用數字溫度傳感器測量溫度。

測試項目

    1. 液體流量測量、液體壓力測量
    2. 輸出力矩測量、輸出轉速測量、輸出功率測量
    3. 溫升測量

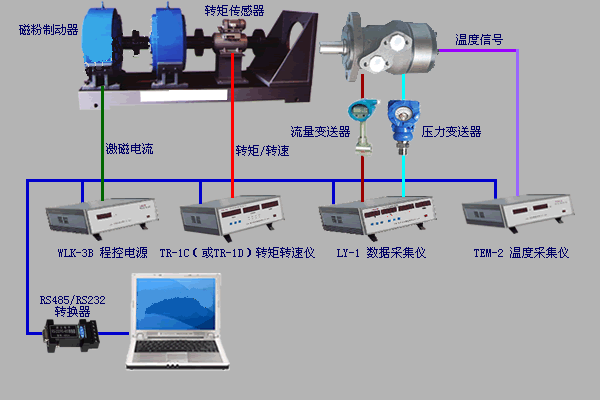

系統示意圖

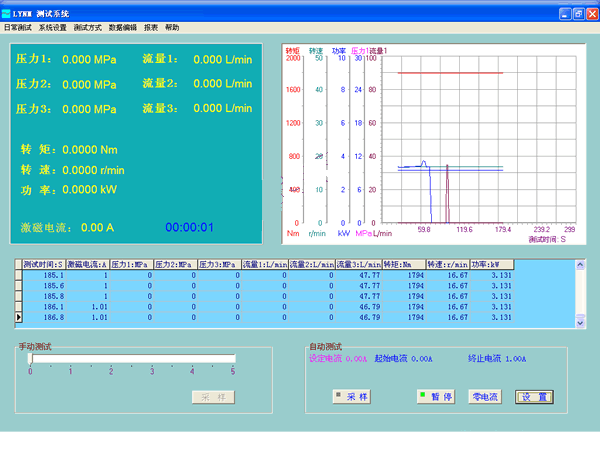

液壓馬達測試軟件界面

加載

    可按照設定的激磁電流變化曲線加載。

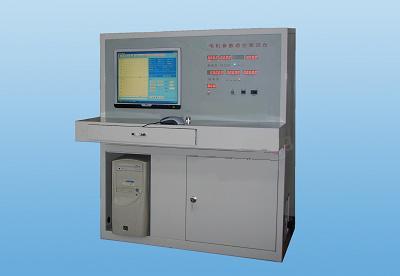

測功機試驗臺

系統說明

1. 系統通過1臺相位差式轉矩轉速傳感器及1臺TR-1C轉矩轉速采集儀(或TR-1D轉矩轉速采集儀)采集馬達的輸出轉矩和轉速；用1臺LY-1型數據采集儀采集流量和壓力；用1臺TEM-2溫度采集儀檢測溫升；用WLK-3B程控電源控制磁粉制動器對馬達進行加載。
2.  所有儀器通過RS485總線與電腦連接，實現對馬達的自動加載以及對數據的集中采集。實時顯示各參數與時間之間的關系曲線，以記錄整過測試過程。
3. 測功機以曲線的形式輸出報表。
4. 測功機測試數據可導出生成Microsoft Excel文件（*.xls），用于對采集數據的再處理。
