磁粉測功機概述

磁粉測功機由磁粉制動器、電渦流制動器或磁滯制動器作加載器組成磁粉測功機、電渦流測功機或磁滯測功機；以拉壓傳感器、光電（或磁電）轉速傳感器作檢測元件檢測轉矩轉速；采用電量變送器測量電壓、電流等電參數；計算出電機的功率、效率，采用數字溫度傳感器測量溫度。根據用戶要求設計電機測試軟件，輸出電機測試報告。

磁粉測功機用途

磁粉測功機應用流程

一、測試數據

二、磁粉測功機結構圖

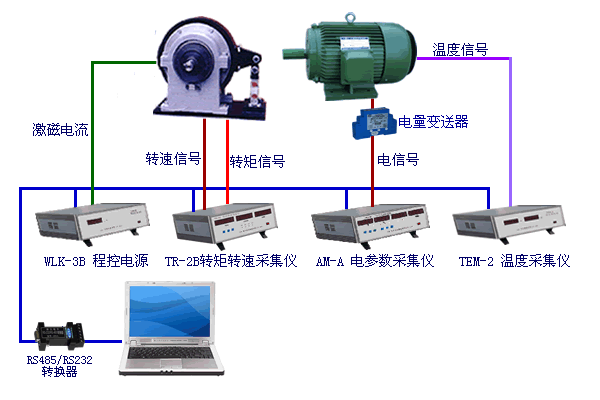

三、系統示意圖

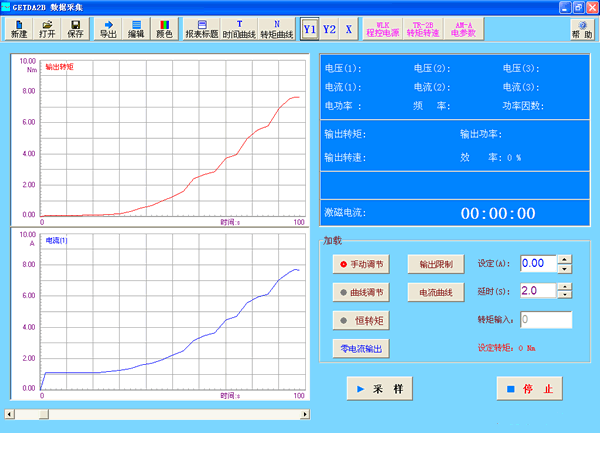

四、軟件界面

五、電機特性曲線

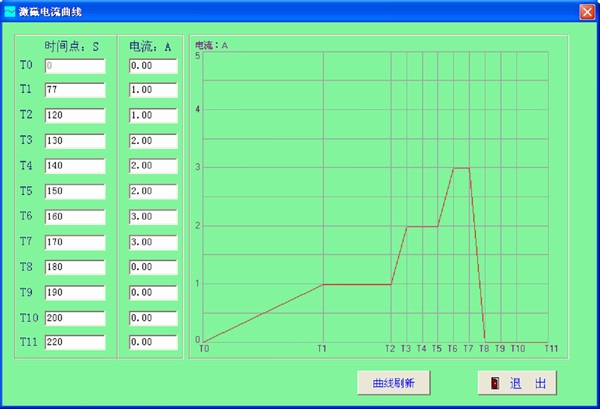

六、加載

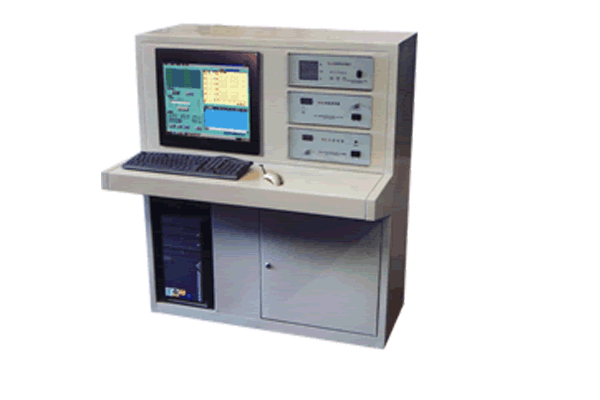

七、磁粉測功機

磁粉測功機試驗臺可按照客戶要求定制。
　

八、系統說明

1.  系統用1臺磁粉測功機加載，用1臺TR-2B轉矩轉速采集儀采集電機的輸出轉矩和轉速；用1臺AM-A型電參數采集儀采集電機的輸入電壓、電流、功率因數、頻率等參數；用1臺TEM-2溫度采集儀采集溫升；用WLK-3B程控電源控制磁粉測功機。
2. 所有儀器通過RS485總線與電腦連接，實現對電機的自動加載以及對數據的集中采集。實時顯示各參數與時間之間的關系曲線，以記錄整過測試過程。
3. 生成電機的特性曲線。
4. 以曲線的形式輸出報表。

磁粉測功機特點

1. 磁粉測功機結構簡單，容易安裝，使用維護方便和經久耐用。
2.  磁粉測功機尺寸小，重量輕，風阻力矩小。
3. 采用盤式轉子、轉動慣量小，動態響應時間短。
4. 采用了背部間接水冷泠卻方式，進行了特殊處理，可減少銹蝕。
5.  勵磁繞組進行了優化設計，易于統一匹配控制系統。
6. 可實現自動化。遠距控制性能穩定。
7.  由磁粉測功機可組成高準確度的試驗臺或一般的試驗臺，通用化強。
8. 測試精度和控制精度高。
